三相动力/照明混合型EPS电源 2.2-110kW
容量：2.2kW-110kW / 相数：三相 / 类型：动力/照明混合型
关键词：
咨询热线：
- 产品描述
- 技术参数
- 应用范围
- 产品资料
-
- 品牌: Prostar宝星
- 商品名称: 三相动力/照明混合型EPS电源 2.2-110kW
容量：2.2kW-110kW / 相数：三相 / 类型：动力/照明混合型
宝星FEPS-BX系列2.2kW-110kW三相动力/照明混合型EPS应急电源，采用全新IGBT逆变模块、DSP控制、数字化集成电路、高可靠性电子元件，具有完善的保护功能，维护简单方便，该产品为一级负荷和特别重要负荷用电设备及消防设施，消防应急照明等提供第二或第三电源。
产品原理
FEPS三相系列动力/照明混合型应急电源采用现代电力电子变换技术及PWM技术，采用最新智能模块、CPU集成控制，具有完善的保护功能，可靠性极强，维护简单方便，该产品为一级负荷和特别重要负荷用电设备及消防设施，消防应急照明等提供第二或第三电源。

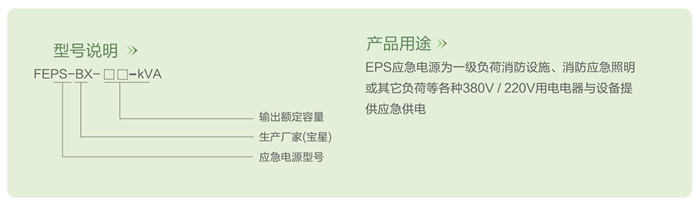

产品用途
EPS应急电源为一级负荷消防设施、消防应急照明或其它负荷等各种380V/220V用电电器与设备提供应急供电。
产品特点
● CPU控制，纯正弦波输出
● 采用智能模块，输出平衡稳定
● 适合感性负载和混合负载
● 可消防联动，可通过RS232实现智能监控、消防控制
● LCD、LED显示，故障声光报警，维护方便
产品优点● 无噪音、无排烟、无公害、无火灾隐患
● 自动切换，可实现无人值守
● 节能，非应急供电时，基本不耗电
● 性能稳定，安全可靠，使用寿命长
● 与发电机组相比综合造价低、性价比好
● 保持照明稳定，工作可靠，维护方便
安装形式落地式（标准配电柜）
FEPS三相系列原理图

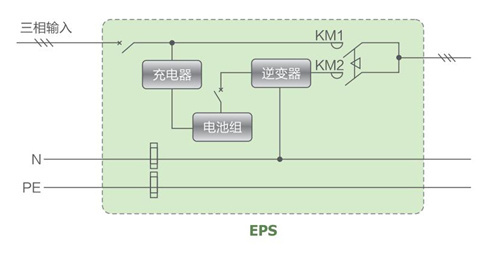

方案1：单电源原理图
说明：
① 当有市电时，市电通过KM1输出，同时充电器对免维护蓄电池充电，当EPS控制电路检测到市电停电或者市电电压过低时，逆变器工作使KM2吸合，负载由应急电源供电；
② KM1、KM2为电气机械互锁，在EPS内。

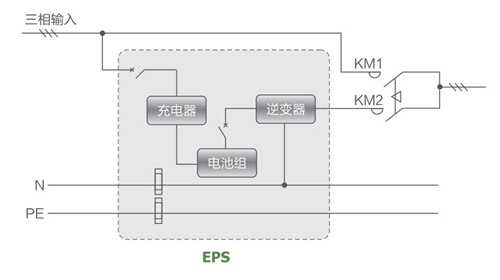

方案2：充当第二路电源双回路原理图
说明：EPS可按上图接法对负载充当第二路电，并且末端互投，此种方式逆变器在有市电时处于未开机状态，当无市电应急时，立即开机有输出，此种方式互投装置在EPS之外。

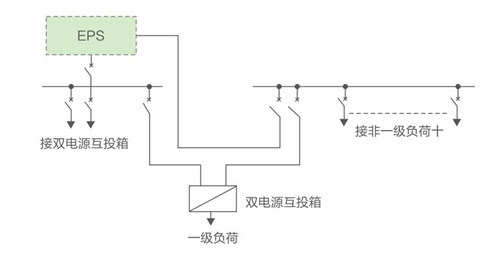

方案3：双电源原理图
说明：采用此种接线方式可实现一级负荷末端互投，EPS充当第三路电源，此种方式互投装置在本EPS之外。
FEPS三相系列接线图（虚线内均在EPS内配置，EPS设备中分别设置N、PE接线排或端）

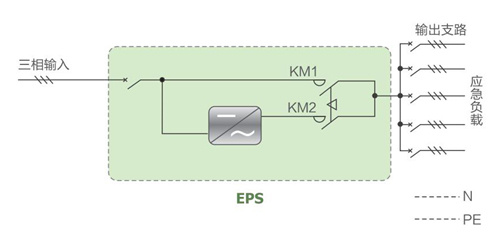

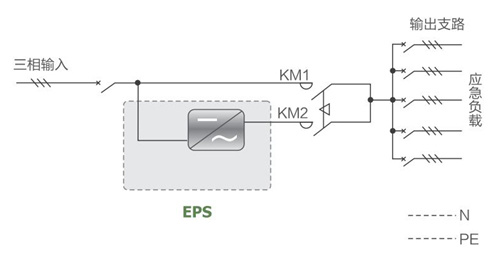

方案1：单电源接线示意图
接线方式：持续型
说明：
① KM1、KM2为电气机械互锁，在EPS内；
② 输出支路可在EPS内，属可选件。
方案2：充当第二路电源双回路接线示意图
接线方式：持续型
说明：
① 此种方案的EPS逆变器在有市电时处于关机状态。无市电时，立即投入工作；
② 输出支路可在EPS内，属可选件。
方案3：双电源接线示意图
接线方式：持续型
说明：
① KMI、KM2、KM3均在EPS内；
② 输出支路可在EPS内。

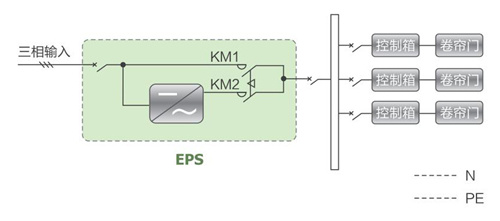

方案4：与多台卷帘门相连接线图
说明：
① 高层建筑中卷帘门不是同时启动，EPS的容量应不小于同时启动的卷帘门电机容量总和的5倍；
② 由于卷帘门的用电量很少，所以若仅带卷帘门时，其电池配置可相应减少。一般可选EPS容量的20分钟备用时间；
③ 本EPS是在电路中做为一路电源，在无市电时提供应急输出。

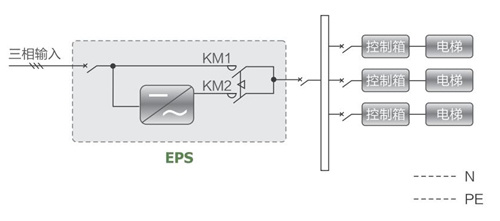

方案5：与多台电梯相连接线图
说明：
① 本EPS只是在电路中做为一路电源，在无市电时提供应急输出；
② 电梯拖动电机应具有变频功能；
③ EPS的容量应为电梯总容量的1:1 ；
④ 电梯只能使用FEPS三相系列。

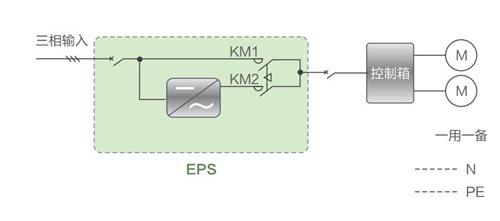

方案6：与一主一备水泵相连接线图
说明：
① 若水泵无任何变频，星三角降压启动等措施，则EPS的容量应为同时工作的水泵电机总容量的7倍以上；
② 若水泵有变频启动，则EPS的容量为同时工作的水泵电机总容量的1:1；
③ 若星三角降压启动，则EPS的容量为同时工作的水泵总容量的4倍以上；
④ 若水泵有软启动降压措施启动，则EPS的容量为同时工作的水泵总容量的3倍以上；
⑤ 上述水泵可为规格较小的消防水泵、喷淋泵、供水泵等。若规格较大时，建议采用FEPS/B系列EPS；
⑥ 当用一台EPS带一台或一主一备水泵，放置在末端时，除有第二电源作用，还具有双路互投作用，不需另外加互投装置。

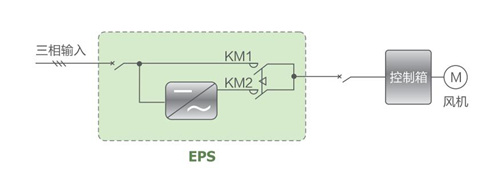

方案7：与风机相连接线图
说明：
① 若风机无任何变频、降压启动，则EPS的容量应为同时工作的风机电机总容量的7倍以上；
② 若风机电机有变频启动，则EPS的容量为同时工作的风机电机总容量的1:1；
③ 若风机有星三角降压启动，则EPS的容量应同时为风机总容量的4倍以上；
④ 若风机有软启动降压措施启动，则EPS容量应为工作的风机总容量的3倍；
⑤ 上述风机可为规格较小的排风机、进风机等，若规格较大时，建议采用FEPS/B系列EPS；
⑥ 当用一台EPS带一台风机（或一主一备），放在末端时，除有第二电源作用外，还具有双路互投作用，不需另外加互投装置。

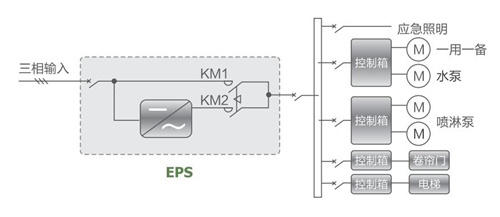

方案8：与配电柜相连混合供电相连接线图
说明：
① EPS容量的选择详见EPS容量计算办法；
② EPS也可与配电柜做在一起；
③ 此方式相连互投装置不能在末端。
方案9：做第二路电源与变电所相连接线图
说明：
① EPS输入电源线（即充电线）按照EPS标称容量的10%来计算；
② EPS的容量同与混合供电接线图一致；
③ 此方式相互投装置均能在末端。

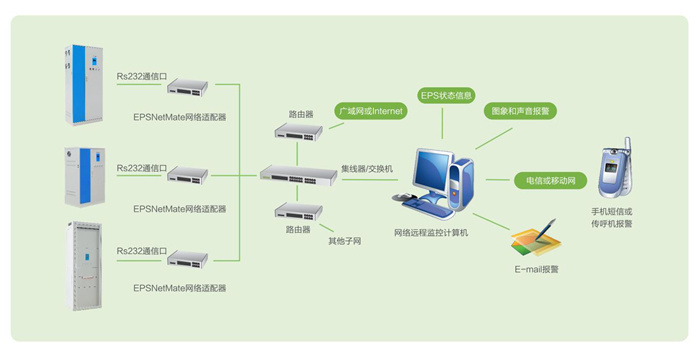

EPS智能远程监控管理
● 可集中监控用户网络中所有的智能EPS电源，并将EPS相关信息（正常/应急工作状态、输出电压、充电故障、输出故障、控制器故障等参数）保存至管理数据库中，可实现无人值守。
● 实时后台（以Service-系统服务方式运行）侦听智能EPS电源故障告警，并以醒目图象、声音、手机短信、E-mail、语音电话，APP推送等方式向有关人员发送告警信息并保存在事件记录数据库以备管理人员查询。
● 可监控每一台EPS电源的工作状况，实时动态信息，详细有关资料和历史事件记录，并方便直接的对其进行远程控制。使用APP监控还可实现，长达30天的数据记录，故障事件记录，可导出报表。
● 通讯接口RS-232、RS485、RJ45。
● 支持的网络协议∶ASCII，MODBUS，SNMP，TCP/IP，UDP，HTTP，可向楼宇设备自动监控系统无偿提供通讯协议。
● 软件环境中文界面，支持Windows95、Windows98、WindowsME、WindowsNT、Windows2000、WindowsXP。

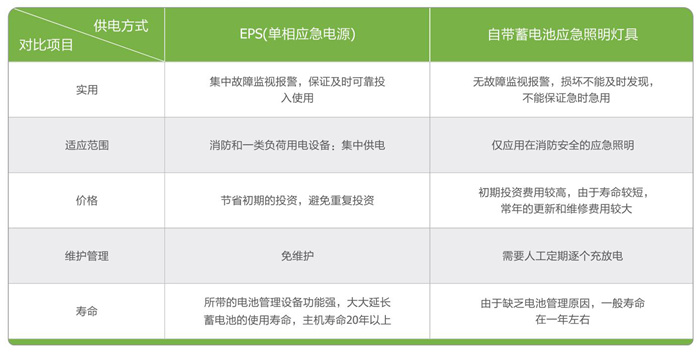

EPS与自带蓄电池应急照明灯具相比的优势
EPS与传统备用发电机组相比的优势
FEPS三相系列用于带应急照明负载时
● 当负载为电子镇流器日光灯，EPS容量∶电子镇流器日光灯功率之和x1.1倍
● 当负载为电感镇流器日光灯，EPS容量∶电感镇流器日光灯功率之和x1.5倍
● 当负载为金属卤化物灯或金属钠灯，EPS容量∶金属卤化物灯或金属钠灯功率之和×1.6倍
带混合负载时，EPS容量的计算方法
● 当EPS带多台电动机且都同时启动时EPS容量=带变频启动电动机功率之和+带软启动电动机功率之和x3倍
+带星三角启动电机功率之和x3倍+直接启动电动机功率之和x5倍
● 当EPS带多台电动机且都分别单台启动时（不是同时启动）EPS容量∶各个电动机功率之和，条件是：
1、直接启动的最大的单台电动机功率是EPS容量的1/7
2、星三角启动的最大的单台电动机功率是EPS容量的1/4
3、软启动的最大的单台电动机功率是EPS容量的1/3
4、变频启动的最大的单台电动机功率不大于EPS容量电动机启动时的顺序应为直接启动的在先，其次是星三角的启动、软启动，最后是变频启动
● 当用FEPS三相系列EPS带混合负载时
EPS容量二所有负载总功率之和，但必须满足以下六个条件，若不满足，则按其中最大的容量来确定EPS容量。
1、负载中直接同时启动的电动机功率之和是EPS容量的1/7
2、负载中星三角同时启动的电动机功率之和是EPS容量的1/4
3、负载中有软启动同时启动的电动机功率之和是EPS容量的1/3
4、负载中有变频器启动同时启动的电动机功率之和不大于EPS容量
5、同时启动的电动机当量功率之和不大于EPS容量
电动机功率当量=直接且同时启动电动机总功率之和x5倍=星三角且同时启动电动机总功率之和x3倍=软启动且同时启动电动机功率之和×3倍+变频且同时启动电动机功率之和
若电动机前后启动时间相差大于1分钟均不为同时启动
6、同时启动的所有负载（含非电动机负载）的当量功率之和不大于EPS容量
同时启动的所有负载的功率之和=同时启动的非电动机负载总功率x功率因数+电动机当量功率
EPS订货须知
1、输入路数（双路或单路）
2、输入相数（单相或三相）
3、负载总容量（一台EPS的负载总容量）
4、负载种类（每种照明或动力负载规格、大小、数量）
5、应急备用时间（EPS应急供电时间）
6、输出支路数（要求输出多少回路）
7、是否要求有消防联动及支路数
8、进出线位置与方式及进出线孔尺寸
9、颜色
10、其他要求
技术服务及培训
售前技术咨询服务
彻底了解客户需求，提供产品选配建议，确定产品容量及全面解决方案。现场安装及调试服务
可根据用户要求，对现场进行检测评估，确定场地安装方案，进行电源设备的安装、调试服务。产品保修及维护
① 用户自购买产品之日起、享受规定的保修服务，可以终身维护。
② 实行全国联保，当用户从异地购入EPS产品出现故障时，公司将立即联系用户所在地经销商进行服务，为用户提供最大的方便。
③ 用户报修，本市将在4小时内、外地24小时内到达现场，保证以最快速度解决问题。技术培训
① 提供网上技术支持和用户技术培训。
② 公司对出售产品进行质量跟踪和使用信息反馈。
关键词:- EPS电源
- EPS消防应急电源
- 混合型EPS
- 混合型EPS电源
- 三相EPS
- 三相EPS电源
- 动力/照明混合型EPS应急电源
- 动力照明EPS
-
产品技术参数

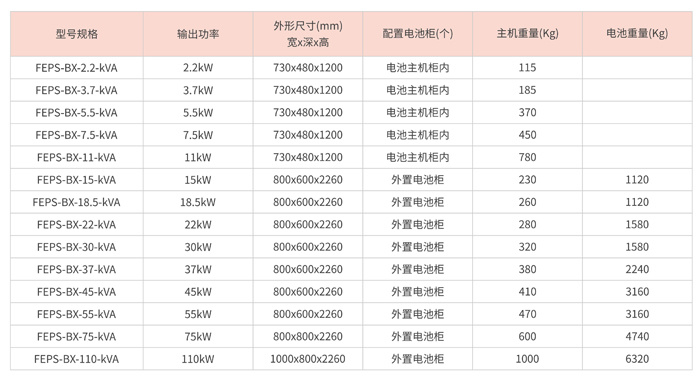

配置及尺寸重量
备注：产品规格如有变更，恕不另行通知。
-
-
